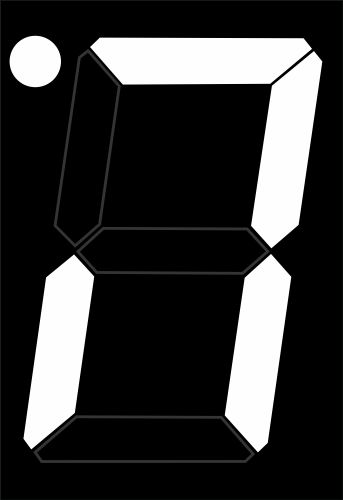

Через деякий час після створення i7, я придумав логотип, орієнтований на семисегментний індикатор. Ось такий:





Можна зафарбувати частину білих ліній і легко створити логотип:

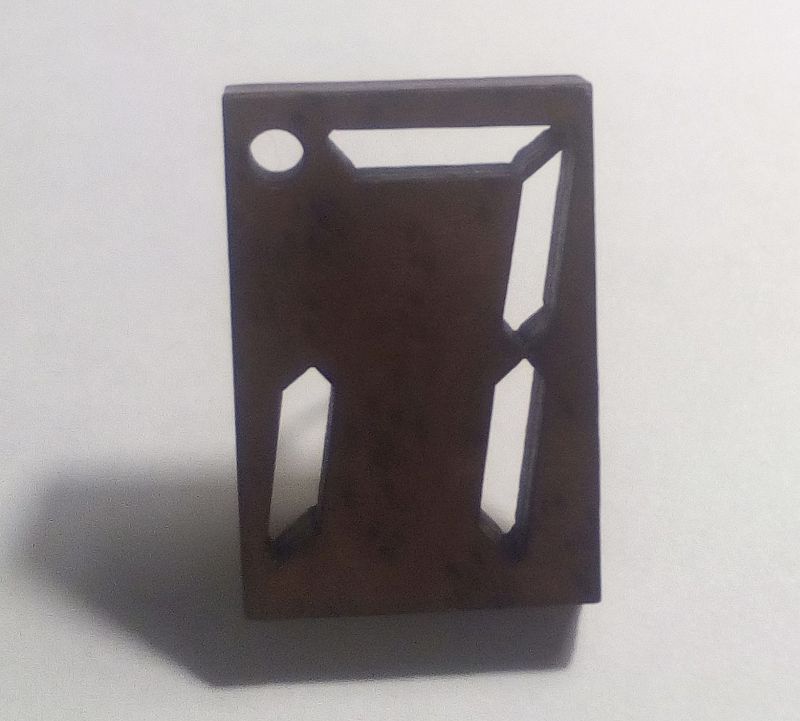

Нам виготовили і подарували дерев'яні значки, які були вирізані лазером, учасники i7 традиційно надягають ці значки на олімпіади і конкурси. Ось так вони виглядають:





Але у мене давно була ідея створити з семисегментного індикатора світловий значок.

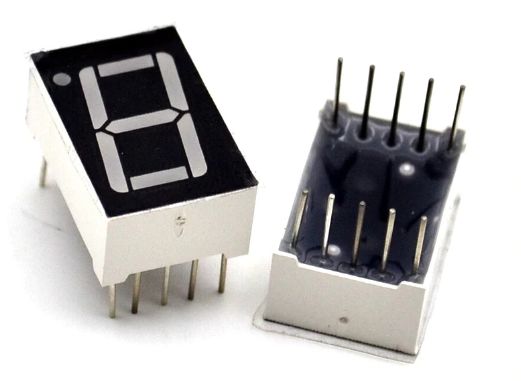

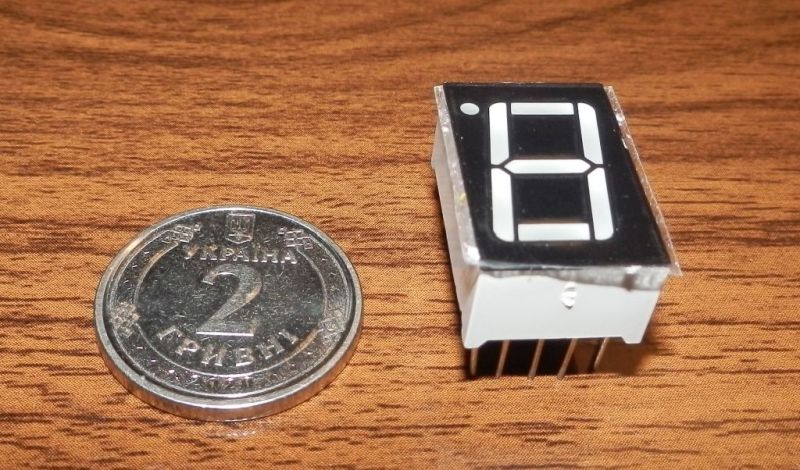

Для цього  можна купити семисегментий індикатор. Самий малий і дешевий:







Проаналізувати, які сегменти треба запалити:




Нам треба запалити п'ять сегментів: D E F B dp

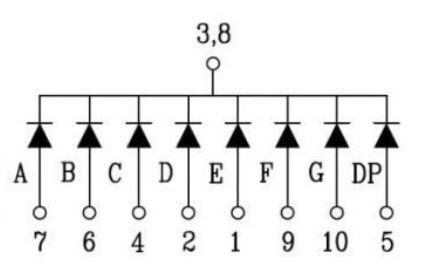

Беремо схему, бачимо світлодіоди і визначаємо, що нам треба подати плюс на 1, 2, 5, 6, 9  вивід індикатора, а мінус – на 3 і 8 вивід, або на обидва.

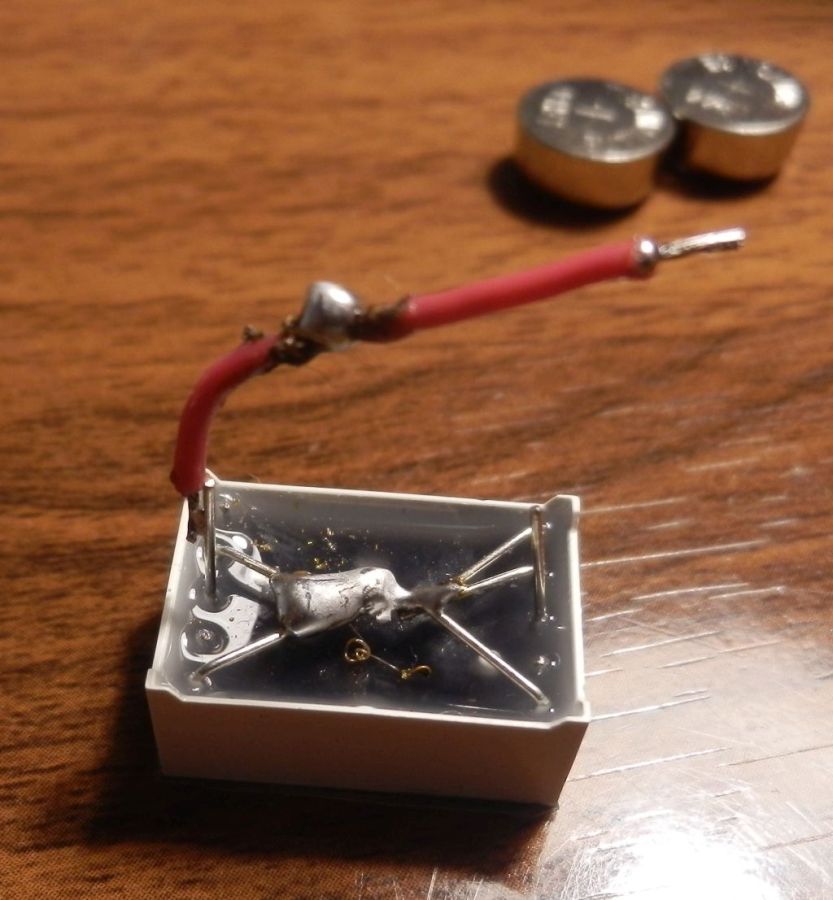

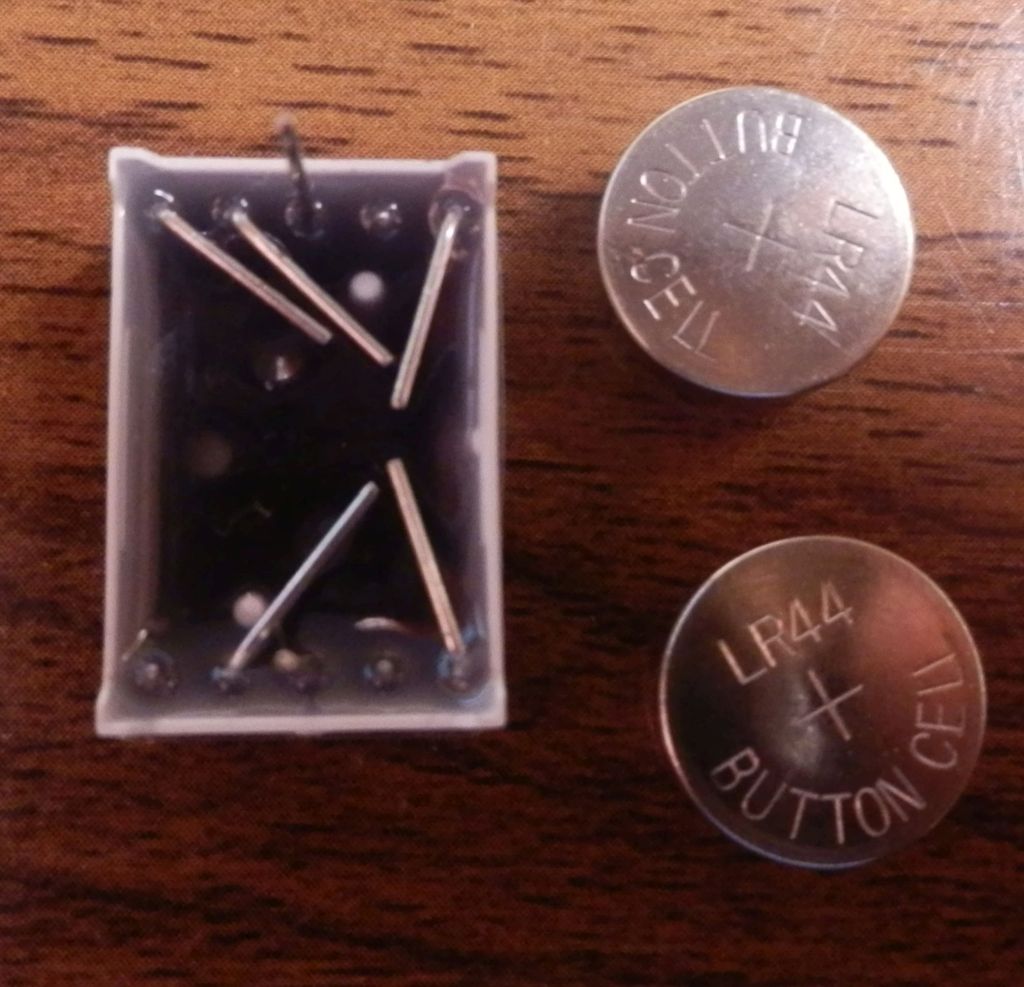

Всі непотрібні виводи відламуємо, плюсові загинаємо і спаюємо між собою задля доброго контакту , а до мінусових припаюємо перемичку, що буде тримати батарейки.

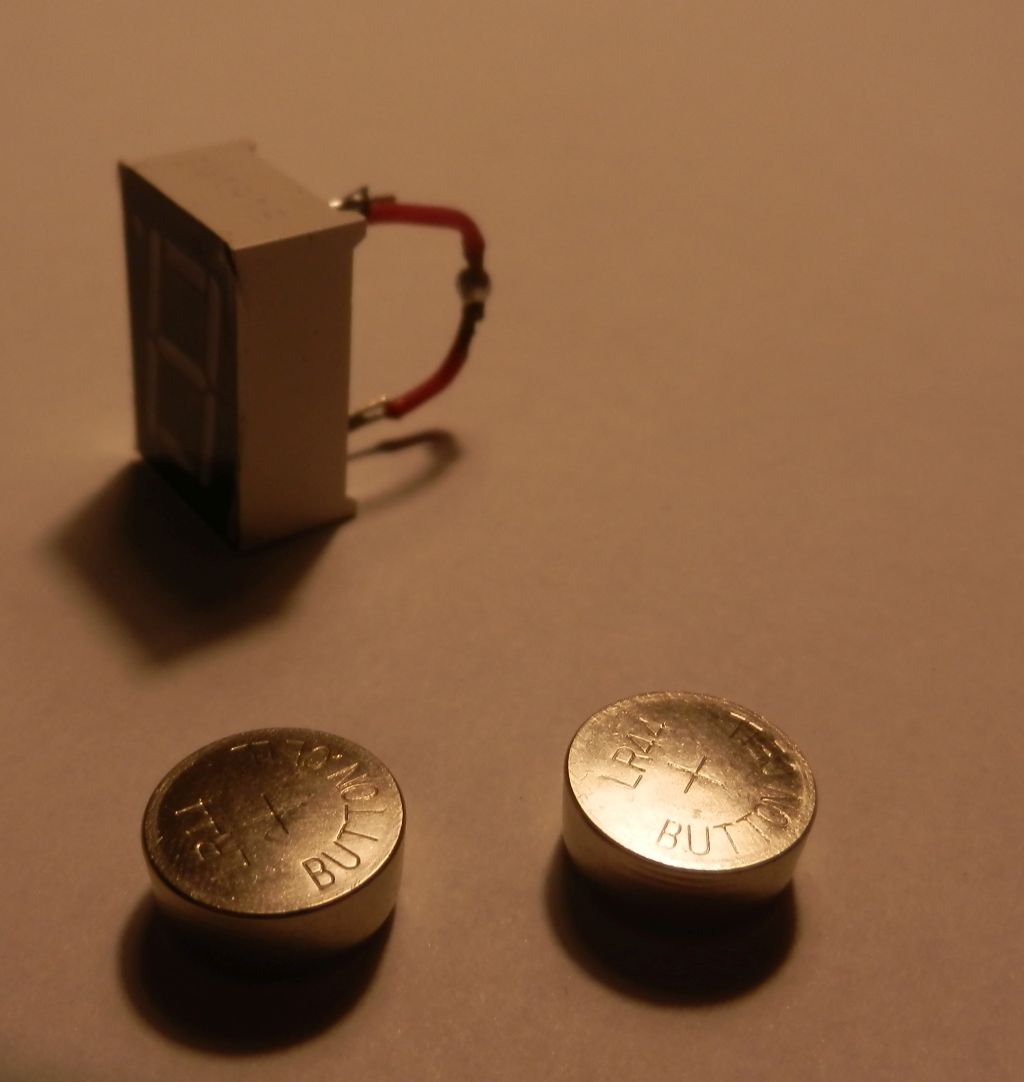

Вставляємо батарейки: )

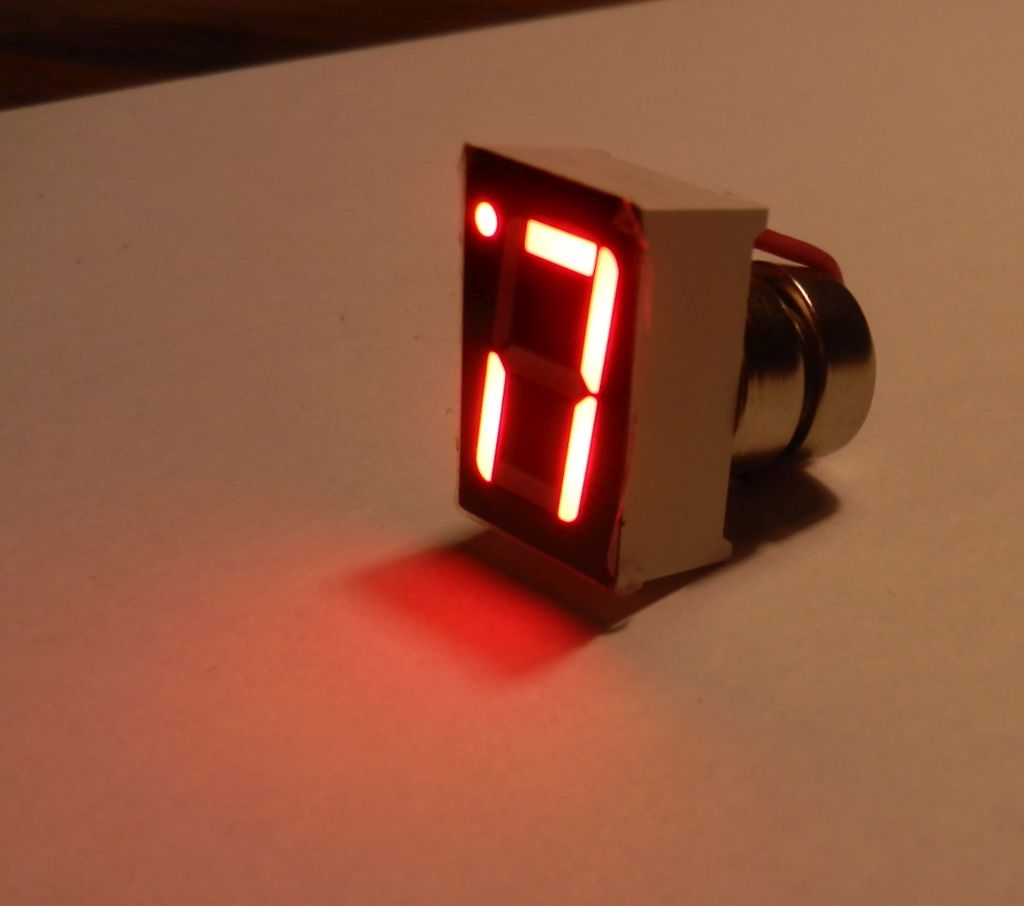

Як на мене – чудовий настільний значок. Якщо обмотати скотчем, щоб не випадали батарейки, або якось по іншому їх зафіксувати, то запросто виходить кулон, який можна на певні заходи повісити на шию замість бейджика. )



Батарейки дешеві, продаються в магазинах дрібниць.

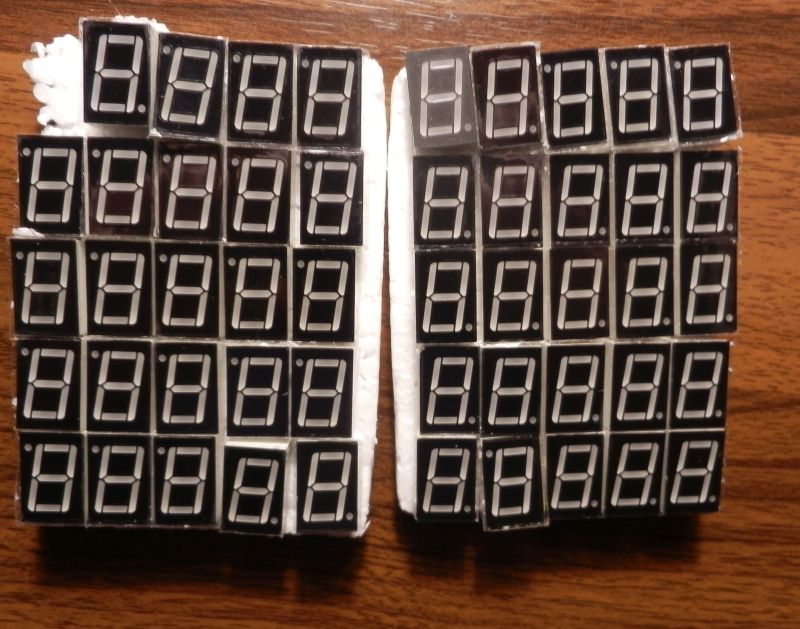

Ну а ще новина в тому, що я купив 50 індикаторів, відповідно кожен учасник i7 може прийти в наш кабінет, взяти свій індикатор і зробити собі значок i7.





З чим вас і вітаю )
